Маркировка шин

Ищите, что означает маркировка шин и расшифровка их обозначений? В статье узнаете, что означают цифры и буква маркировки автомобильных шин и полную расшифрову остальных обозначений на автомобильной резине.

Маркировка шин

R13 означает диаметр обода, 155 — это ширина шины в миллиметрах, 70, в свою очередь, означает профиль, то есть высоту резины. Это процент от ширины шины , то есть 155 мм * 70% = 108,5 мм.

Какие шины подлежат обязательной маркировке

Согласно Постановлению Правительства РФ от 31.12.2019 № 1958 , процессу маркировки подлежат следующие товары:

ТН ВЭД 4011 10 000 3 — шины и покрышки пневматические резиновые новые с посадочным диаметром не более 16 дюймов

4011 10 000 9 — шины и покрышки пневматические резиновые новые прочие

4011 20 100 0 — шины и покрышки пневматические резиновые новые с индексом нагрузки не более 121

4011 20 900 0 — шины и покрышки пневматические резиновые новые с индексом нагрузки более 121

4011 40 000 0 — шины и покрышки пневматические резиновые новые для мотоциклов

4011 70 000 0 — шины и покрышки пневматические резиновые новые для сельскохозяйственных или лесохозяйственных транспортных средств и машин

4011 80 000 0 — шины и покрышки пневматические резиновые новые для транспортных средств и машин, используемых в строительстве, горном деле или промышленности

4011 90 000 0 — шины и покрышки пневматические резиновые новые прочие

ОКПД 2 22.11.11 — шины и покрышки пневматические для легковых автомобилей новые

22.11.12.110 — шины пневматические для мотоциклов, мотоколясок, мотороллеров, мопедов и квадрициклов

22.11.13.110 — шины и покрышки пневматические для автобусов, троллейбусов и грузовых автомобилей новые

22.11.14 — шины и покрышки пневматические для сельскохозяйственных машин; шины и покрышки пневматические прочие новые

22.11.15.120 — шины резиновые сплошные или полупневматические

Из проекта маркировки исключены:

  • шины и покрышки пневматические резиновые новые для использования на воздушных судах;
  • шины и покрышки пневматические резиновые новые для велосипедов;
  • шины и покрышки пневматические резиновые восстановленные;
  • протекторы взаимозаменяемые;
  • ободные ленты;
  • камеры резиновые.

Полная расшифровка обозначений маркировки шин

Познакомьтесь со всеми отметками на автомобильных шинах, используемых производителями шин. Узнайте, как узнать размер и дату выпуска шин, каковы показатели грузоподъемности и скорости и какова шина с обозначением M + S? Посмотрите, где вы можете найти информацию о защитном ободе. Мы развеяли все сомнения, связанные с маркировкой на шине.

Правильное считывание маркировки обеспечивает лучший выбор шин и их последующую бесперебойную работу. В этой статье мы четко объясним значение загадочных символов, которые вы можете найти на шинах.

Размерность шин

Размерность для многих таит загадки. Вроде бы проблем в обычной жизни нет: какие цифры указаны на боковине штатной шины, с такими нужно купить зимнюю или летнюю на замену изношенной. Но что именно они обозначают? Для примера возьмем индекс 225/50 R17 98 Н на шине Continental.

Дополнительные обозначения

К названию модели шины могут быть приписаны дополнительные литеры. Например, SUV означает ориентированность на кроссоверы и внедорожники (усиленная боковина, большая грузоподъемность), С — на коммерческий транспорт (от английского cargo, «груз»). Бывает, что покрышка сварена специально для какого-либо автоконцерна и предназначена для первичной комплектации на конвейере или продажи через его официальных дилеров. Так, у компании Continental индексы А0 и R01 зарезервированы для Audi, J — для Ягуара, N0, N1, N2 — для Porsche, M0, M01 — для Мерседеса.

Летняя резина не несет на себе какой-либо дополнительной маркировки. Литеры М+S от английских Mud, «грязь», и Snow, «снег», стоят на покрышках, которые в принципе пригодны для холодного климата, но чисто зимними не являются. На последние указывает только значок снежинки и горного пика. Надпись All season (или сокращение AS), думаем, в переводе не нуждается. На шинах топ-уровня можно встретить изображение зонта. Это указание на отличные характеристики на мокром асфальте.

Нередко на покрышке ставится информация о максимальной нагрузке и максимальном давлении открытым текстом, без иносказательных кодов и пиктограмм. Ищите словосочетания Max load и Max pressure соответственно.

Набирают популярность в мире шины с усиленной боковиной, позволяющие ехать несколько десятков километров после потери давления. Обычно пишут просто Run Flat, хотя встречаются и оригинальные обозначения. Так, концерн Continental ставит на устойчивые к проколам модели маркировку SSR.

На европейских сайтах шинных компаний указана маркировка резины по уровню шума, эффективности и экологичности. Первый обозначается цифрой от 1 (тихие) до 3 (громкие). Коэффициент сцепления с влажной дорогой и коэффициент расхода топлива — это буква от А (лучший показатель) до G (худший). В России такая классификация пока не применяется.

Производители шин

Первое, на что обычно обращают внимание автолюбители, так это на производителя покрышек. Среди самых известных брендов выделяются изделия компаний:

  • Dunlop,
  • Bridgestone,
  • Michelin,
  • Pirelli,
  • Metzeller,
  • Heidenau,
  • Continental,
  • IRC.

Принято считать, что чем солиднее бренд, тем качественнее колеса. Но, как показывает практика – это не всегда так.

Многие именитые компании, например Michelin, имеют свои производства за рубежом и кроме французской резины можно попасть на шины, изготовленные в Испании и Сербии, а то и на Тайване. И качество этих изделий может очень сильно отличаться, как, впрочем, и цена.

Менее известными на рынке автомобильных шин являются торговые марки: Mitas, Cheng Shin, AvonShinco, Sava, Kenda, Duro, Maxxis.

Индекс скорости

Индекс скорости условно обозначает максимально допустимую скорость колеса. В таблице ниже приведена расшифровка индексов скорости автомобильных шин.

Таблица 1 – Индексы скорости шин

Индекс скорости Скорость (км/ч) Индекс скорости Скорость (км/ч) Индекс скорости Скорость (км/ч)
L 120 R 170 V 240
M 130 S 180 W 270
N 140 T 190 Y 300
P 150 U 200 ZR >240
Q 160 H 210 ZR(Y) >300

Значения индекса скорости обозначаются буквами от «А» (скорость 40 км/ч) до «Z» (скорость более 300 км/ч). Правда, разработчики стандарта несколько нарушили алфавитную последовательность, разместив «Н» (скорость до 210 км/ч) между литерами «U» и «V».

Таблица максимальной нагрузки

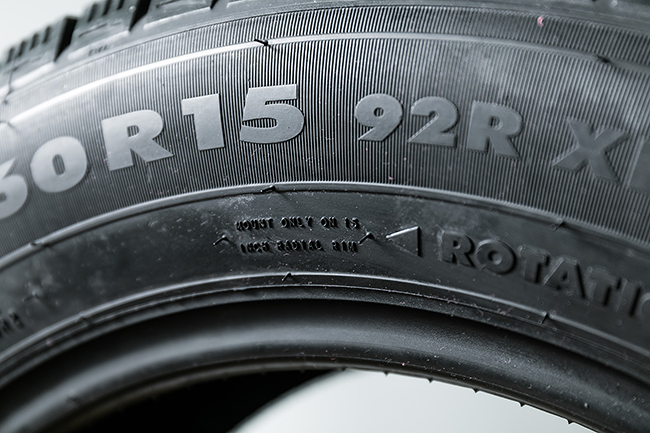

Разметки на шинах

Индекс Вес Индекс Вес Индекс Вес Индекс Вес Индекс Вес
62 265 75 387 88 560 101 825 114 1180
63 272 76 400 89 580 102 850 115 1215
64 280 77 412 90 600 103 875 116 1250
65 290 78 425 91 615 104 900 117 1285
66 300 79 437 92 630 105 925 118 1320
67 307 80 450 93 650 106 950 119 1360
68 315 81 462 94 670 107 975 120 1400
69 325 82 475 95 690 108 1000 121 1450
70 335 83 478 96 710 109 1030 122 1500
71 345 84 500 97 730 110 1060 123 1550
72 355 85 515 98 750 111 1090 124 1600
73 365 86 530 99 775 112 1120 125 1650
74 375 87 545 100 800 113 1150 126 1700

Это параметр отвечает за грузоподъемность шины. Индекс нагрузки шин выражается числом и расположен на участке перед показателем скорости.

Размеры шин. Как узнать профиль резины?

Автомобильные покрышки имеют свой диаметр, ширину и высоту. Посадочный диаметр измеряется в дюймах (равняется 25,4 мм) и должен соответствовать размеру колесных дисков. На борту он обозначается цифрами: 15, 17, 20 и т.д.

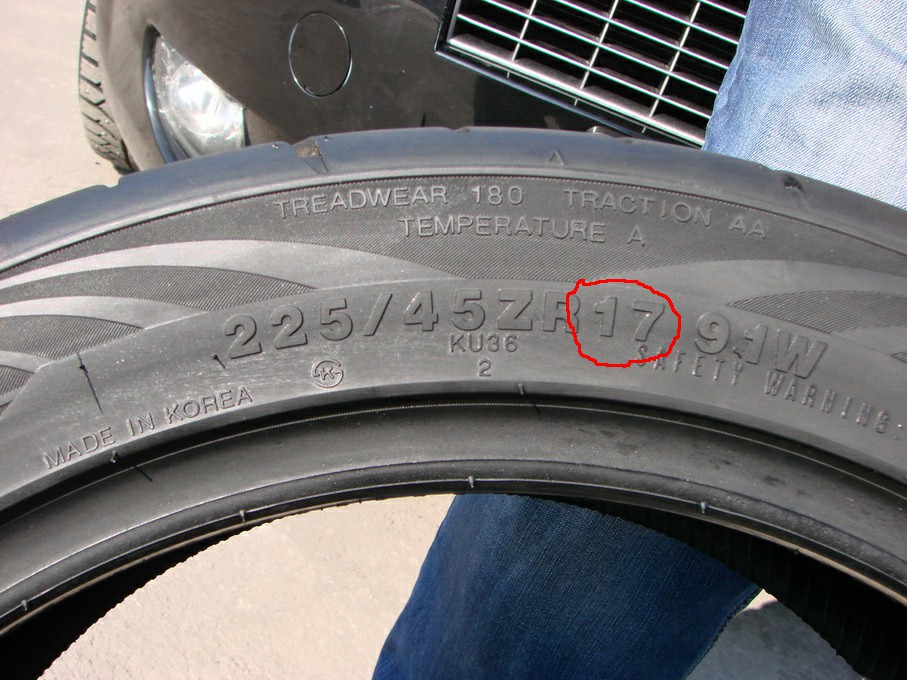

Маркировка размера шин
Обозначение размера

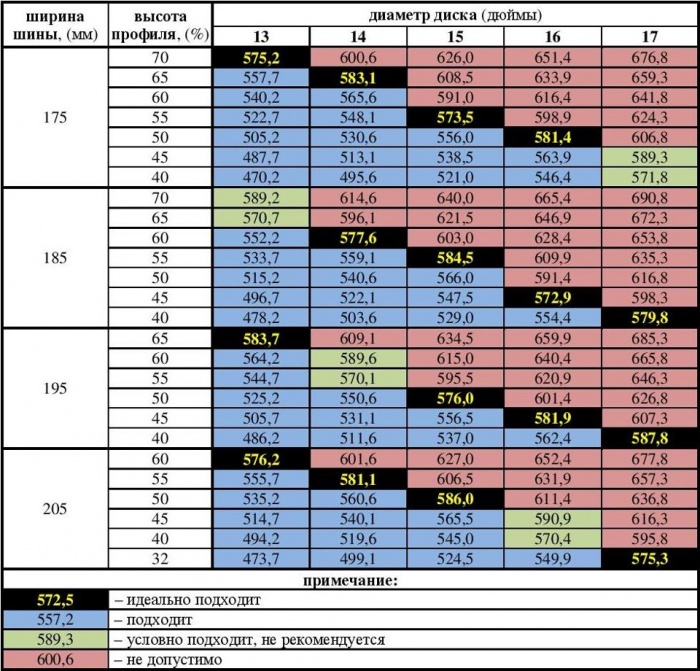

Подобрать подходящие размеры можно по таблице:

Ширина шины и высота профиля

Профилем называются 2 цифры на покрышках, например, 225/40. Первая означает ширину резины, а вторая ее высоту в процентном отношении. Это говорит о том, что при ширине 225 мм, высота будет 40%, то есть 90 мм.

Дата выпуска

Дата выпуска колеса

Немаловажный показатель. Превышение допустимых сроков предпродажного хранения чревато старением, пересыханием резины, появлением трещин, деформацией формы колеса. Допускаемый срок хранения покрышек 5 лет со дня производства.
Время изготовления размещается в овальной рамке вслед за названием производителя.

Маркировка шин

С начала нового тысячелетия дата изготовления обозначается четырьмя цифрами, первые две – номер недели с начала года, последние – год. Например: 2815 расшифровывается как 28 неделя 2015 года.

Сезон

Сезонная маркировка колеса

  • летние. Маркируются надписью Sammer или значком Солнце;
  • зимние. Обозначаются Снежинкой или словом Winter;
  • всесезонные. Могут иметь маркировку AS (All season) или условные символы, заключенные в общую овальную рамку, изображающие все погодные условия одновременно.

Попадаются и другие аббревиатуры, относящиеся к различным условиям погоды, на которые рассчитана авторезина:

  • M+S – расшифровывается как Mud+Snow, означает наличие специального рисунка, который усиливает сцепление с дорогой, позволяет движение в распутицу и по снегу. Не следует путать с маркировкой M&S на летней резине внедорожников, она указывает на повышенную проходимость колеса;
  • R+W или Frost – шины для холодной погоды;
  • AW – «любая погода» (Any Weather);
  • надписи Rain, Aquatred, Aqua, Aquacontact, Water или изображение зонтика указывают на шины, предназначенные для дождя;
  • M/T – покрышки рассчитаны на движение по грязи.



Тип

Тип колеса

Автошины с камерами обозначаются аббревиатурой TT (англ. Tube Type), бескамерные – маркируются буквами TL (англ. Tubeless).

Направление и симметрия

Специальные надписи используются для обозначения симметричности и направления движения колёс. Так, ассиметричные шины делятся на два типа:

  1. Left или Right – монтаж автошин с левой или правой стороны борта.
  2. Rotation или «стрелка» – обязательное соблюдение направления вращения колёс автомобиля.

Если подобная маркировка отсутствует, значит, автошина симметрична и предназначена для эксплуатации в любом направлении.

Маркировка шин

Маркировка зарубежных шин

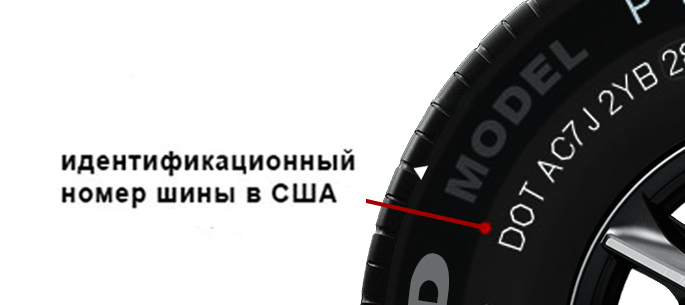

Маркировка зарубежных колес

Зарубежная маркировка колес имеет отличия от отечественной в части единиц измерения, а также аббревиатур, указывающих на стандарты США или Евросоюза. При этом европейская маркировка шин по основным параметрам ближе к нашей. Например:

  • назначение шин американский производитель может указывать перед типоразмером – LT 235/75 R 15 (LT – легкогрузовой автомобиль, 235 мм – ширина профиля, 55% – высота профиля, R – радиальный корд, 15 дюймов – размер диска);
  • вместо ширины профиля на первом месте размерного ряда может стоять наружный диаметр в дюймах – 33х12.5 R15 (33 дюйма – наружный диаметр шины, 12.5 дюймов – ширина профиля, R – радиальный корд, 15 дюймов – наружный диаметр диска);
  • Max Load – американская маркировка индекса максимальной нагрузки, расположенная ближе к ободу колеса;
  • аббревиатура DOT – соответствие стандартам Транспортного Департамента США;
  • метка ECE R75 – испытания по требованиям Европейской Экономической Комиссии ООН, норматив №75.



Все маркировки шин (в алфавитном порядке)

3PMSF — символ , подтверждающий зимние шины свойства, найденные на зимних шин и всесезонных .

3PMSF символ на шине. В Обозначение

BasePen — шина имеет электростатическое заземление (в канавке, проходящей через центр протектора, находится смесь кремнезема, которая рассеивает электрические заряды).

BLT — (Поднятые черные буквы) черные и выпуклые буквы. Обозначение BSW — (черная боковина) надписи на шине черного цвета.

С — Маркировка ХОЛОДА — это информация о том, что давление измеряется на холодных шинах.   Вы найдете дату производства шин в конце номера DOT.

D — DOT — (Департамент транспорта) обозначение свойств шин соответствует всем стандартам безопасности Министерства транспорта США. Знак примыкает к 12-значному идентификационному коду или серийному номеру шины. В конце номера DOT указана дата производства шины. Дата выпуска шин  — указывается в конце номера DOT. На рисунке показана шина Matador, выпущенная на 42-й неделе 2008 года. Информация о возрасте шин также на стороне. Ищите идентификационный номер шины, начинающийся с букв DOT. Это строка длиной от 7 до 12 символов, информирующая обо всей партии шин, произведенных на данном заводе. Последние четыре цифры этого кода (чаще всего они размещены на границе) содержат информацию о дате выпуска шин. Например, 4208 — первые две цифры — неделя производства, вторые две — сокращение года, то есть шина была выпущена на 42-й неделе 2008 года. Обозначение DSST — шина Dunlop RunFlat.

Е — Обозначение ECE, e, E — сокращение от Европейской экономической комиссии означает европейское одобрение. Маркировка EMT — шины (Extended Mobility Tire), которые дают вам возможность ездить даже после снижения давления до нуля.

 F — Обозначение FP — (Fringe Protector) или RFP (Rimb Fringe Protector) шина с защитой обода. Dunlop использует символ MFS. Маркировка FR — это шина с выступом для защиты обода от механических повреждений. Чаще всего встречается в шинах с профилем 55 и ниже. Это зависит от конкретного производителя, а также от типа и размера шин. Примерами размеров, среди которых наиболее часто встречаются шины с ребристыми шинами, являются: 205 / 45R16, 195 / 50R15, 205 / 55R16 (есть исключения). Реже для размеров: 145 / 65R15, 235 / 70R16 (в внедорожниках). Маркировка FR не появляется на боковинах шин.

и — Знаки outside и inside — символы, используемые в асимметричных шинах, указывает, какую сторону шины следует установить внутри, по направлению: к автомобилю, к ступице с ободом. Сторона этой шины inside не должна быть видна снаружи автомобиля.

J — Обозначение JLB — (Jointless Band) бесконечная лента из нейлона.

L — Маркировка LI — (индекс нагрузки) индикатор, определяющий максимальную грузоподъемность шины.

 LT — (Light Truck) маркировка, указывающая, что шина предназначена для автомобилей 4×4 и легких грузовиков (используется в США). Это происходит до размера шин.

M — Маркировка MAX — максимальное или максимальное давление в шинах.

Обозначение M + S (грязь и снег) — это грязь и снег, используемые в качестве маркировки для зимних и всесезонных шин и шин для внедорожников / внедорожников ; часто встречается даже на шинах из Европы; это обозначение является только декларацией производителя, оно не является официальным символом, подтверждающим зимние свойства шины.

Маркировка M + S встречается не только на зимних и всесезонных шинах.

Маркировка MFS —  (Maximum Flange Shield) — защита обода; некоторые зимние шины имеют защитный край обода, так называемый протектор колеса. Обод предназначен для защиты края обода от механических повреждений, которые могут возникнуть, например, при приближении к бордюру или зацеплении предмета. Существуют разные названия рантингов, в зависимости от производителя шины.

Наиболее распространенными не-MFS являются: Маркировка RFP (Rim Fringe Protector) — защита обода, Маркировка FP (Fringe Protector) — защита обода, Маркировка FR (Felgen Ripen) — кольцо, защищающее обод.

о — Обозначение СОВ — (Обведено белыми буквами) буквами белого цвета. ВНЕШНЕЕ ОБОЗНАЧЕНИЕ — используется в асимметричных шинах, означает метод сборки шин. Снаружи означает, что сторона шины с этим знаком после установки колеса на обод должна быть видна снаружи автомобиля.

P — Обозначение P — (Passanger) символ ставится перед размером шины. Это означает, что шина предназначена для легковых автомобилей (используется в США). Маркировка PAX — шина Michelin с нулевым давлением, со стабильным внутренним кольцом. Обозначение PSP-Beta — шина имеет конструкцию, которая характеризуется перекрытиями для снижения уровня шума.

R — Маркировка R — (радиальная) радиальная шина .

Маркировка RBL — (утопленные черные буквы) вогнутые буквы черного цвета.

RETREAD маркировка — восстановленная шина .

RF обозначение — это сокращение от английского усиленного; описывает армированную шину с повышенной несущей способностью (несущей способностью). Он имеет такое же значение, как и в случае шин с символом XL. Другими обозначениями усиленных шин являются, например,  EXL, RFD, REF, REINF . RFT — Run Flat Tyres, шина Run Flat , используется в Bridgestone, Firestone, Pirelli. Маркировка RIM PROTECTOR — шина имеет решения для защиты обода от повреждений. Защитный обод обода предотвращает повреждение обода в результате ударов или ссадин, например, на бордюре.

ROF — символ «Run On Flat», используемый Goodyear и Dunlop для маркировки шин, которые позволяют продолжить движение после повреждения шин при отсутствии давления воздуха внутри. Маркировка ВРАЩЕНИЯ — всегда со стрелкой, указывает направление качения шины, используемой в направленных шинах.   Индикация ROTATION информирует о правильном способе установки направленной шины.

Маркировка RSC — Сокращение компонента системы Run Flat. Это происходит на шинах, совместимых с системой Run Flat, используемой в автомобилях BMW. Обозначение RWL — (Raised White Lettering) выпуклые буквы белого цвета.

S — Обозначение SST — (Self Supporting Technology = RunOnFlat) шина, которая позволяет продолжать движение даже после поломки, когда давление внутри равно нулю. SI — (Индекс скорости) обозначение, обозначающее верхний предел допустимой скорости использования. T Обозначение TL — (бескамерная шина) бескамерная шина. Обозначение TT — (камерная Тип шин) dętkowa шин . Обозначение TWI — это сокращение от английского индикатора Treadwear. Маркировка TWI встречается в шести местах по окружности шины (в виде выступов в канавках протектора) и обозначает предел допустимого износа рисунка протектора. Когда протектор изнашивается до уровня TWI, это означает, что шина достигла установленной законом глубины 1,6 мм. Затем вы должны подумать о замене шины.

U — Обозначение ULW — шина имеет конструкцию, в которой использовались арамидные шнуры.

В — Обозначение VR или ZR  — показатели скорости вплетены в размер шины. Маркировка VR и ZR указывает, что данная шина может использоваться с полной допустимой нагрузкой до указанных скоростей: VR  — до 210 км / ч, ЗР  — до 240 км / ч. Например: 225/45 ZR17 91 Вт означает, что шина может использоваться с полной нагрузкой до 240 км / ч, а максимальная скорость для этой шины составляет 270 км / ч.

X — Mark XL — (Extra Load = RF) шина с усиленной конструкцией и повышенной грузоподъемностью. Усиленные шины имеют специальную конструкцию, которая позволяет использовать их с большей нагрузкой.

с — Обозначение ZP — Zero Pressure, шина Michelin для спуска.

Видео-инструкция по расшифровке маркировки шин
